永磁式防晃電交流接觸器
CHYC1-F系列
普通型永磁交流接觸器CHYC1-F
|
型號 |
F-115 |
F-150 |
F-185 |
F-225 |
F-265 |
F-330 |
F-400 |
F-500 |
F-630 |
||
|
額定工作電流Ie A |
AC3 |
380V |
155 | 150 | 185 | 225 | 265 | 330 | 400 | 500 | 630 |
|
AC4 |
380V |
52 | 60 | 79 | 85 | 105 | 217 | 138 | 147 | 188 | |
|
三相最大功率KW |
AC3 |
380V |
55 | 75 | 90 | 110 | 132 | 160 | 200 | 250 | 335 |
|
|
220V |
30 | 40 | 55 | 63 | 75 | 100 | 110 | 145 | 200 | |
|
約定發(fā)熱電流Ith A |
200 | 200 | 275 | 275 | 315 | 380 | 480 | 630 | 800 | ||
|
額定工作電壓Ue V |
380 |
||||||||||
|
額定絕緣電壓Ui V |
660 |
||||||||||
|
符合標準 |
GB14048.4 |
||||||||||
|
AC-3 |
電壽命萬次 |
60 |
50 |
30 |
20 |
||||||
|
操作頻率h-1 |
600 |
|
|||||||||
|
AC-4 |
電壽命萬次 |
15 |
8 |
5 |
|||||||
|
操作頻率h-1 |
150 |
||||||||||
|
機械壽命 萬次 |
300 |
100 |
|||||||||
|
輔助觸點 |
約定發(fā)熱電流Ith A |
10 |
|||||||||
|
電壽命
萬次
|
AC-15 |
60 |
50 |
30 |
20 |
||||||
|
DC-13 |
|||||||||||
|
線 圈 |
工作電壓Us 50Hz/V |
220/380 |
|||||||||
|
動作范圍 |
吸合0.8-1.1Us 釋放0.2-0.7Us 或按客戶要求 |
||||||||||
|
消耗功率
VAC(50Hz/V)
|
起動
吸持
|
＜660 |
＜960 |
＜840 |
＜1500 |
＜1700 |
|||||
|
≤0.5VA |
|||||||||||
產品用途：
1、主要用于50Hz或60Hz、交流電壓至660V，在AC-3使用類別下工
作電壓為380V時額定工作電流至630A的電路中，遠距離接通和分斷電之用，可與熱機電組合使用，適用于頻繁地起動和控制的交流電動機。
2、接觸器可組成機械可逆、聯鎖的磁力啟動器，星三角減壓起動。
3、F115-F630外接銅排是鍍銀，螺絲鍍白

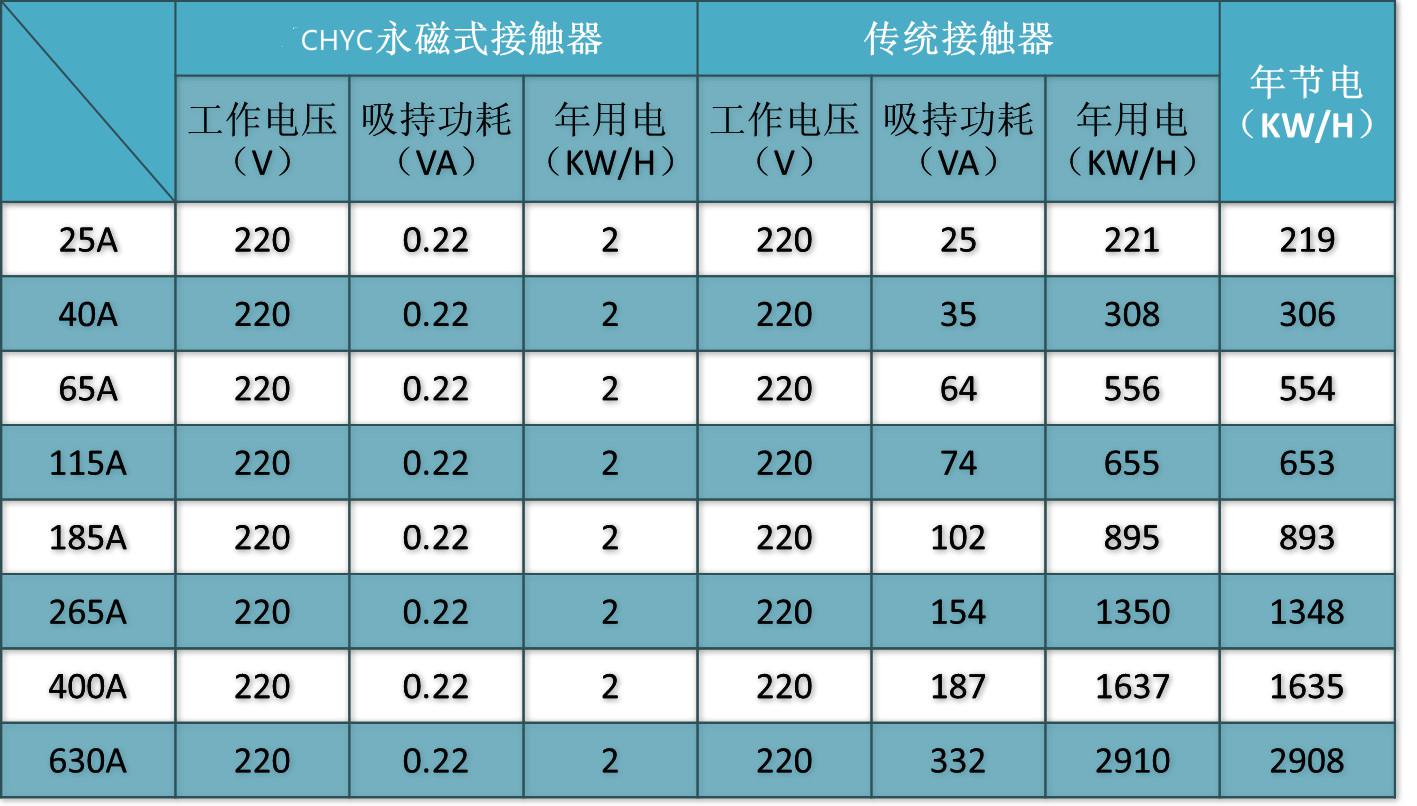

選擇CHYC永磁式接觸器 效益分析表
